LQ2000机泵监测管理系统

所属:离线机泵监测系统

服务项目:图片 价格 设计 报价 说明书

浏览:5591

产品描述性能指标配置

一、系统介绍:
      LQ2000机泵监测管理系统(巡检)针对石化企业设备管理的现状和管理信息化的需求而推出的机泵监测管理系统,系统采用LQ滚动轴承检测核心技术,集巡检数据采集与存储、设备运行状态查查询、数据查询、报警查询、振动波形频谱分析,基于互联网、局域网数据共享,能有效地对高危机泵设备进行监测,为设备管理人员提供详实的机泵运行信息,及时预报故障、对高危机泵群的运行状态一目了然,使高危机泵的设备管理水平更上一个新的台阶。
      系统由上位机分析软件、数据服务器、巡检仪组成,系统采用B/S构架设计,用户通过浏览器方式访问系统,界面友好。
  巡检仪具有采集轴承状态LQ值、振动、温度、密封状态四种类型数据;
      上位机分析软件具有振动波形频谱分析、趋势查询、报警查询、设备运行状态查询、设备数据统计报告、诊断报告编写、巡检计划编制、设备管理功能。
      系统适用石化行业检维修部门、运行部门、状态监测部门使用。

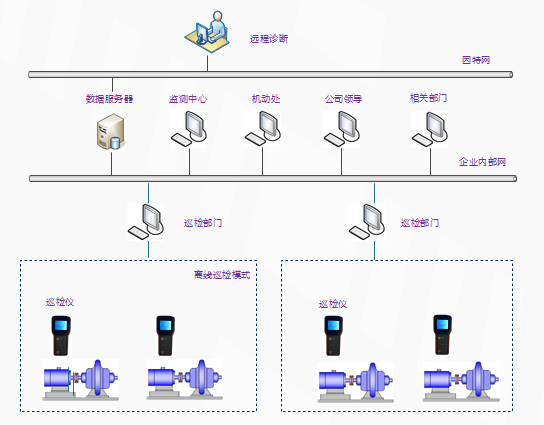

二、系统网络结构拓扑图,如下图


三、系统软件技术特点
● 先进的网络功能
系统采用B/S版结构,在企业的信息中心建立数据服务器安装运行软件,支持足够多的用户,通过IE浏览器输入服务器的IP地址即可进入此系统。
● 直观的纵树型数据库结构
  根据企业实际需要建立公司(集团)→分厂→车间(装置)→设备→测点→测点属性的完整清晰的数据库结构。
● 设备状态一目了然
  提供的强大的报警查询功能和设备状态查询,使您对设备状态一目了然,且可以迅速识别有问题的区域。
● 丰富的状态分析工具
对数据进行波形、频谱和趋势分析,同时出具检测报告,通过大量图像工具(列出前10个最大频谱分量、十倍频谐波,显示轴承特征频等),方便技术人员进行数据分析。
● 报告功能
    能生成设备数据统计报表,并导excel,用户可以自行根据提供报告模板编写诊断报告。

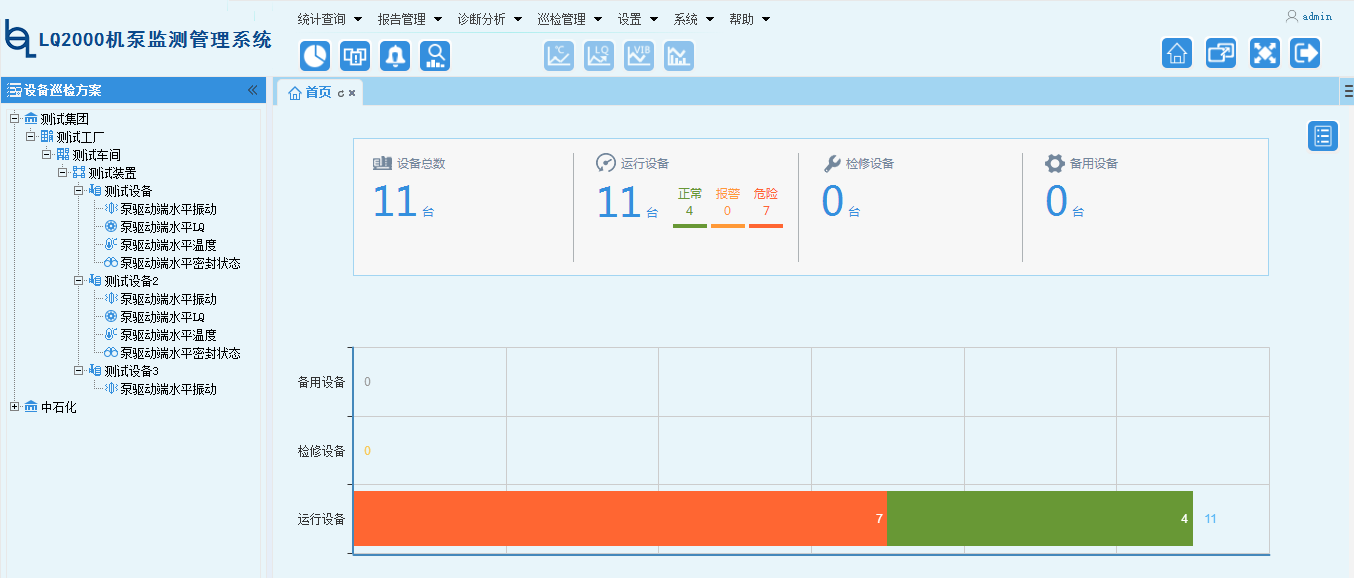

四、 系统软件界面
